Наш заказчик, компания-производитель лифтов с более чем 50-летней историей и широким ассортиментом пассажирских, грузовых и больничных лифтов, столкнулась с типичной для отрасли задачей: как выделиться на рынке и оцифровать свои процессы?
Чтобы стать предпочтительным выбором для проектировщиков, архитекторов и BIM-специалистов, которые подбирают лифты для своих проектов, заказчик хотел упростить процесс поиска и выбора лифтов, а также оформления проектной документации. Существующий процесс был трудоемким:
- Длительный поиск по каталогу
- Необходимость обращения к менеджерам по продажам
- Индивидуальный запрос чертежей для каждого лифта
Кроме того, разработка чертежей для каждого предложения занимала много времени и у отдела продаж.
Мы понимали, что проектировщики высоко ценят наличие готового BIM-семейства лифтов для включения их в свои проекты. BIM-семейства лифтов по своей природе сложны, имеют многочисленные параметры и встроенные подсемейства. Адаптация существующего BIM-семейства под конкретные требования проекта обычно является трудоемкой задачей, требующей тщательного внимания к деталям. Поэтому нашей основной целью было упростить этот процесс, предоставив проектировщикам возможность выполнять его всего за несколько щелчков мыши, тем самым значительно экономя время и трудозатраты.
Специалисты IT-ENECA предложили инновационное решение, позволяющее генерировать настраиваемые BIM-семейства вплоть до LOD500, а также создавать производственные чертежи и монтажную документацию прямо на сайте производителя лифтов.
Мы разработали веб-приложение (Конфигуратор), которое позволяет пользователю сайта:
- настроить необходимые параметры BIM-семейства в Конфигураторе и получить оптимизированное BIM-семейство на свою электронную почту либо скачав с сайта
- скачать модель лифта в различных форматах

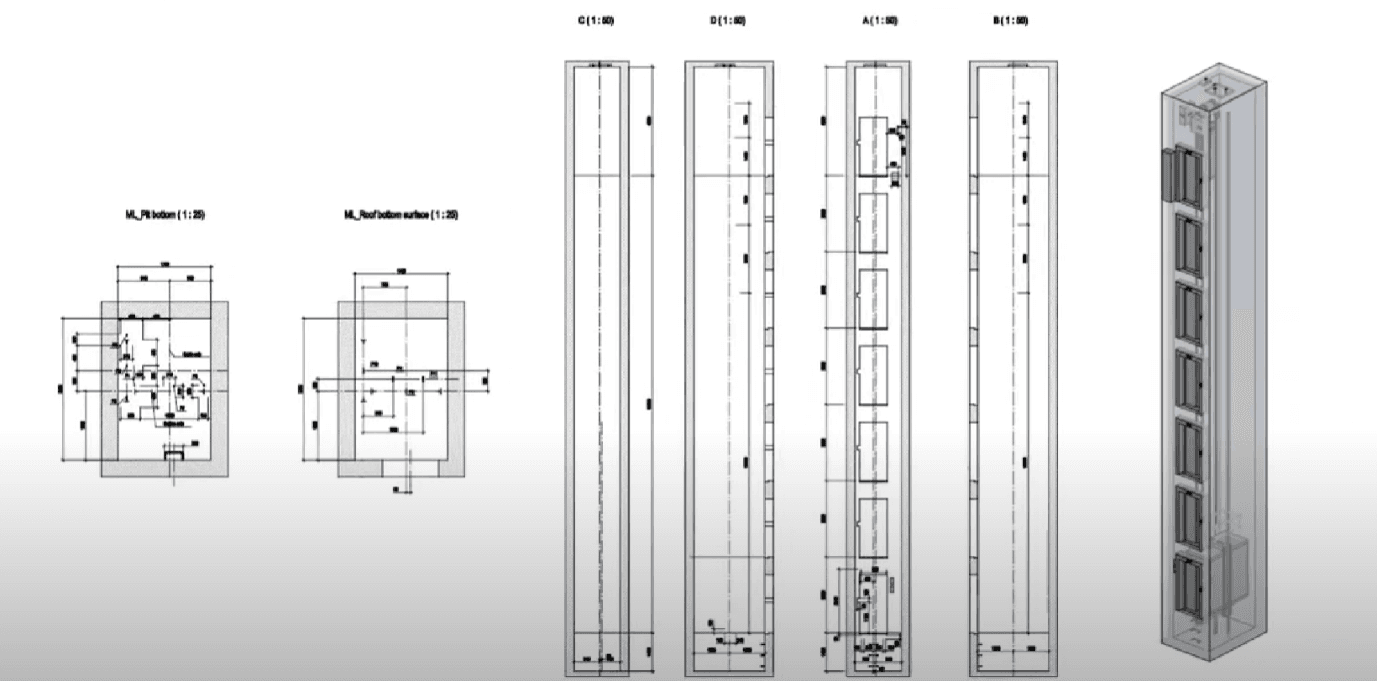

- создать производственные чертежи за 5 минут прямо на сайте

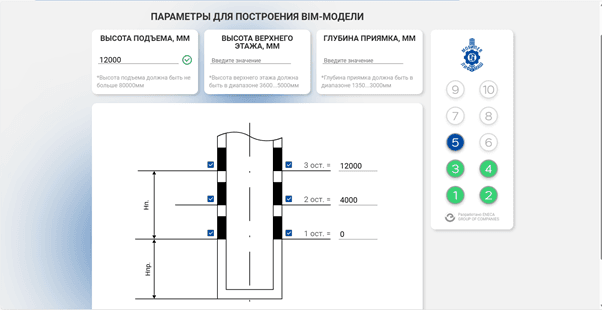

Нашим главным приоритетом было сделать ввод данных максимально простым и логичным для всех. Следуя простым шагам, пользователи вводят необходимую информацию в онлайн-приложение, и вуаля!
Всего за 5 минут уникальное BIM-семейство и строительная документация готовы к использованию.
Таким образом веб-приложение должно было не только сократить время на создание семейств, сохраняя высокое качество, но и уменьшить вероятность ошибок, связанных с человеческим фактором.

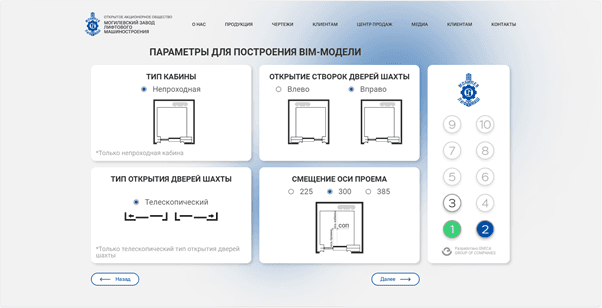

Совместно с заказчиком наши UI/UX-дизайнеры продумали удобный для пользователя интерфейс веб-страницы, что делает процесс ввода данных удобным и приятным.
Наши программисты разработали надежную frontend-инфраструктуру которая проверяет все введенные значения на корректность и запоминает все выборы пользователя.
Нет необходимости беспокоиться о затратах или управлении локальным сервером, а все требования безопасности уже встроены. Все, что вам нужно - это хорошее интернет-соединение, и вы готовы к работе.
Когда пользователь выполнил все необходимые шаги и точно заполнил каждое запрашиваемое поле, данные отправляются на серверную сторону приложения (Autodesk Platform Services). Там, используя Forge Design Automation API, серверное приложение обновляет информационные и геометрические данные семейства.

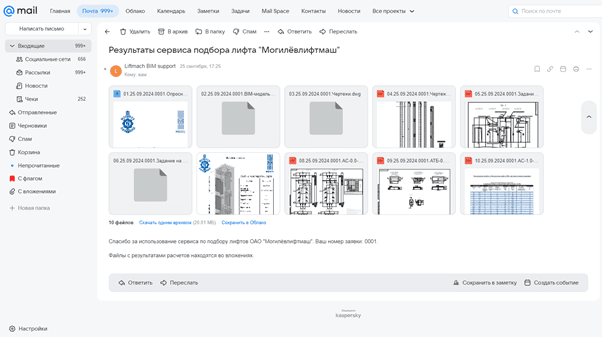

После завершения модель, чертежи и исполнительная документация сохраняются в бакете "Amazon S3". Оттуда они отправляются пользователю по электронной почте с использованием библиотеки "MimeKit", оптимизируя процесс доставки продукта, а также на сам Autodesk Object Storage Service для формирования ссылки для скачивания архива с результатом. Если пользователь остается на странице до завершения создания семейства, он может скачать семейство непосредственно с сайта по ссылке, сгенерированной в OSS.
Мы использовали технологию Autodesk Forge для создания приложения на основе облака. C# обрабатывал бэкенд-логику, в то время как клиентское приложение на Next.js обеспечивало валидацию введенных данных и взаимодействие с сервером. Фреймворк "ASP.NET MVC" позволил обрабатывать запросы клиента, а Forge Design Automation API модифицировал данные семейства на стороне сервера. Выходные данные хранились на Amazon S3, а MimeKit оптимизировал доставку продукта по электронной почте.
- Создание готового BIM-семейства за 5 минут
- сокращение времени, затрачиваемого на разработку семейства,
- упрощение его применения в проекте.
Более того, инженерам компании по производству лифтов больше не приходилось заниматься монотонным созданием чертежей и выполнением расчета стоимости. Инструмент обрабатывал данные процессы, позволяя инженерам сосредоточить свое внимание на более стратегических инициативах.
Значительное повышение конкурентного преимущества для лифтостроительного завода. В результате их сайт стал местом привлечения архитекторов и проектировщиков на этапе планирования .
